stojanové rozvaděče nerezové

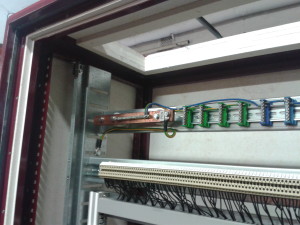

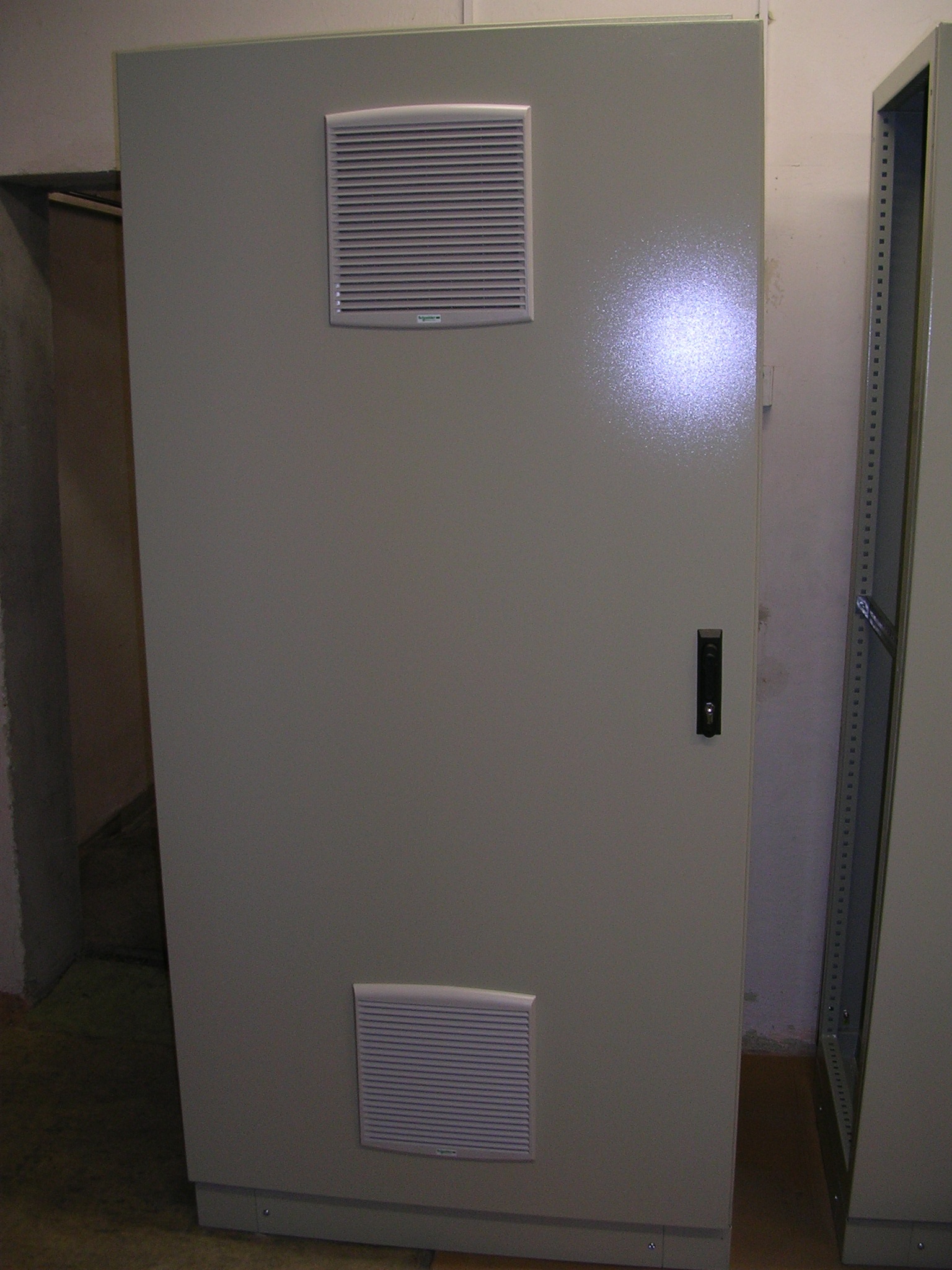

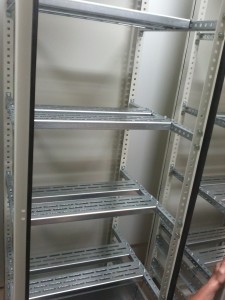

IMG003 Protipožár.EI45 a DSCN3052



Rozvaděčové skříně SR s krytím IP 40 a IP54

Rozváděčové nerezové skříně jsou určeny pro osazení elektrickou přístrojovou výzbrojí a kompletaci elektrických rozváděčů. Jsou vyráběny v krytí IP 40 označení SR 40 … a IP 54 označení SR 54 …. Rozváděčové skříně jsou zhotoveny podle IEC ČSN 35 7107.

Rozváděčové skříně lze dodat prázdné, s požadovanými  úpravami dle předaných podkladů nebo s přístrojovým vybavením dle přání zákazníka.   Rozváděč je stavebnicového typu. Systém umožňuje vytvořit   kombinaci o jednom nebo více   polích, kdy jednotlivé rámy připojujeme k sobě pomocí spojovacích sad. Přidáním bočních vík, případně použitím přechodových dílů, rohových polí a mezipolí se celé pole uzavře.

Při malé hmotnosti má rozváděč velmi stabilní konstrukci, kterou navíc zpevňují vnitřní profily.

KONSTRUKCE ROZVÁDĚČE

Základní těleso skříně tvoří svařenec z nerezového plechu tloušťky 2 mm, jenž se skládá z horního a spodního víka, předních a zadních stojek. Stojky jsou uprostřed spojeny výztuhami. U krytí IP54 na dveřní otvor je nasunuto profilové těsnění firmy EMKA. Zadní víko je odnímatelné.Dveře  jsou  z  nerezového plechu tloušťky 2  mm  a vyztužené  po  obvodu  montážní  lištou.  Mohou  být  pravé nebo levé a jsou uchyceny ke svařenci třemi závěsy. Uzavření dveří je pomocí tříbodového rozvorového  zámku ( dle  přání  zákazníka je  možno dodat  zámek  s  výklopnou klikou). Dveře mohou být opatřeny skleněným průhledem  ( bezpečnostní dvouvrstvé sklo  tl. 6 mm nebo kalené sklo tl.4 mm ) – typ RSP Vývody jsou vedeny otvory ve spodním a horním víku, ke spodnímu víku lze přišroubovat držák kabelů, na kterém se umísťují příchytky kabelů. Posuvnými přepážkami přišroubovanými ke spodnímu víku je možno nastavovat mezeru pro kabeláž. (U provedení IP 40 je vespod pouze otvor bez přepážek – v případě potřeby nutno doobjednat).K hornímu víku je přišroubován odnímatelný horní kryt.Rozváděč je vybaven zemnícími šrouby a čtyřmi otvory ve spodním víku pro přišroubování podstavce a čtyřmi otvory v horním víku pro závěsná oka pro snadnou dopravu a manipulaci; max. zatížení instalované přístrojové náplně je 300 kg. Otvory jsou zaslepeny zátkami .Vnitřek je vybaven 25 mm rastrem , který usnadňuje osazování rozváděče přístrojí.



  • 1. Strrozlož.skříněop
  • 2. Dno
  • 3. Perforovaná výztuha
  • 4. Dveře
  • 5. Horní víko
  • 6. Zadní víko
  • 7. Montážní deska
  • 8. Kryt dna
  • 9. Boční víko











Základní typy  montážních desek(Pozink nebo nerez)

                                  Rozměry      D – šířka        E  – výška

MP

  Typ                      D             E

  •    MD1606            505          1487
    •    MD1608            705          1487
  •    MD1806            505          1687
  •    MD1808            705          1687
  •    MD2006           505          1889
  •    MD2008           705          1889
  •    MD2010            905         1889





Montážní deska –  je určena k montáži přístrojů do skříně

  • –  plech pozink. tloušťky 2,5 mm nebo nerez
  • –  upevňovací otvory Ø 10 mm
  • –  ke skříní je uchycen pomocí 4 ks držáků (sada DP 4)

Příslušenství      – sada DP 4 (nutno objednat zvlášť)

– pro snadnější montáž lze k panelu doobjednat sadu 2 ks panelových kluzáků

                                                 Boční víko

Boční víko

  •  – je určeno k bočnímu uzavření vnitřního prostoru skříně
  • – nerez.plech tloušťky 1,5 mm
  • – přišroubováno ke skříni (u krytí IP 54 vč. samolepícího pryžového těsnění)

Příslušenství

  •  – 6 ks šroub M6, 6  ks matice M6
  • – 6 ks podložka, u IP 54 samolepící těsnění

Zákl.typy bočních vík

  TYP    V   Š
BS 1641 579400
BS 1841 779400
BS 2401 981400
BS 2501 981500
BS 2601 981600
BS 2801 981800

                                                          Podstavec

podstavec 1 podstavec



  • – je určen k upevnění skříně, zlepšuje manipulaci s kabeláží
  • – plech tloušťky 2 mm
  • – připojovací otvory Ø 13 mm
  • – odnímatelné kryty tl. 1,5 mm
  • – vyrábí se ve dvou základních výškách 100 mm a 200 mm
  • (jiné výšky dle specifikace zákazníka)
  • – je dodáván v rozebraném stavu, na přání zákazníka je možno dodat i smontovaný
  • kotvící otvory v podstavci jsou shodné s otvory ve dně rozváděče.

Příklad označení:

PS 10/84 (výška 100 mm, šířka 800 mm a hloubka 400 mm)

Vnutřní rám pevný – VR

vnitř.pevný rám

  • Přístrojový rám je určen k montáži 19″ přístrojů do skříně SR
  • -nerez. plech tl. 2 mm



Typvýškašířka
VR 1859  42 U  590
VR 1879  42 U  790

modulová jednotka U= 44,45 mm

Vnitřní rám otočný – VRO

  • vnitř.otočný rám– je určen k otočnému uložení 19″ přístrojů do skříně
  • – otočný rám je pro 19″ mechaniku
  • – perforovaný rám je vyroben z nerez. plechu tl. 2 mm



TYPvýška
VRO 4U4U
VRO 6U6U
VRO 16U16U
VRO 24U24U
VRO 32U32U
VRO 37U37U



  • modulová jednotka U= 44,45 mm
  • Tyto rámy je možno použít jako levé i pravé

Přístrojový rošt – montážní lišty a spojovací kusy

PŘÍSTROJOVÝ ROŠT

přístr.rošt

  • –  je určen k montáži přístrojové náplně
  • do skříně
  • –  skládá se z jednotlivých perforovaných lišt, spojovacích
  • šroubů a spojovacích kusů
  • –  lišty jsou k nosníkům připevněny šrouby M6x12 pomocí spojovacích kusů a        plovoucích matic M6
  • –  součásti jsou vyrobeny z nerez. plechu tloušťky 2 mm









Montážní lišta ML 1


ML 1

      Typ     délkašířka
ML1- 600         587  100
ML1- 800         787  100
ML1-1000         987  100







2. Montážní lišta ML 2



ML 2

      Typ     délkašířka
ML2- 600         587  75
ML2- 800         787 75
ML2-1000         987  75







  Montážní lišta ML 3

ML 3

Typ    délkašířka
ML3- 400      314100
ML3- 500      414100
ML3- 600      514100
ML3- 800      714100
ML3- 770     770100







Montážní lišta ML 4

ML 4

Typ        délka    šířka
ML4- 770          770      25











 Montážní lišta ML 5

ML 5

Typ
          délka
       šířka
ML5- 600
                 587
          120
ML5- 800
                787
           120
ML5-1000
                987
            120









 Montážní lišta ML 6



ML 6

Typdélkašířka
ML6- 40031460
ML6- 50041460
ML6- 60051460
ML6- 80071460











Montážní lišta ML 7

ML 7



Typdélkašířka
ML7- 60041460
ML7- 80051460
ML7- 100071460







Montážní spojka SK 1

SK 1

Typ                     rozměr
SK1                     92 x 70 x 23









Montážní spojka SK 2

SK 2

Typrozměr
SK 270 x 65 x 21
