stojanové datové rozvaděče 19″

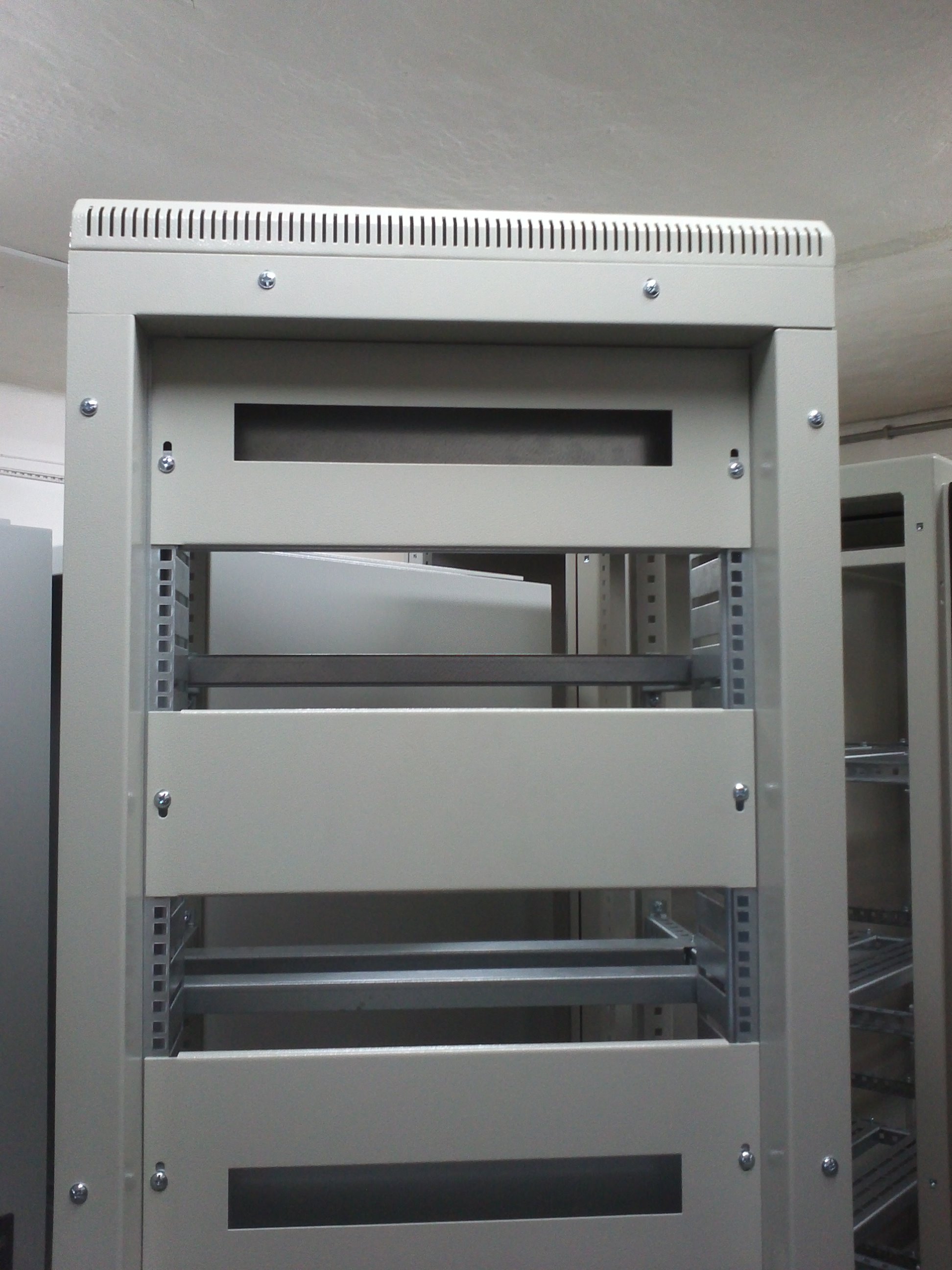

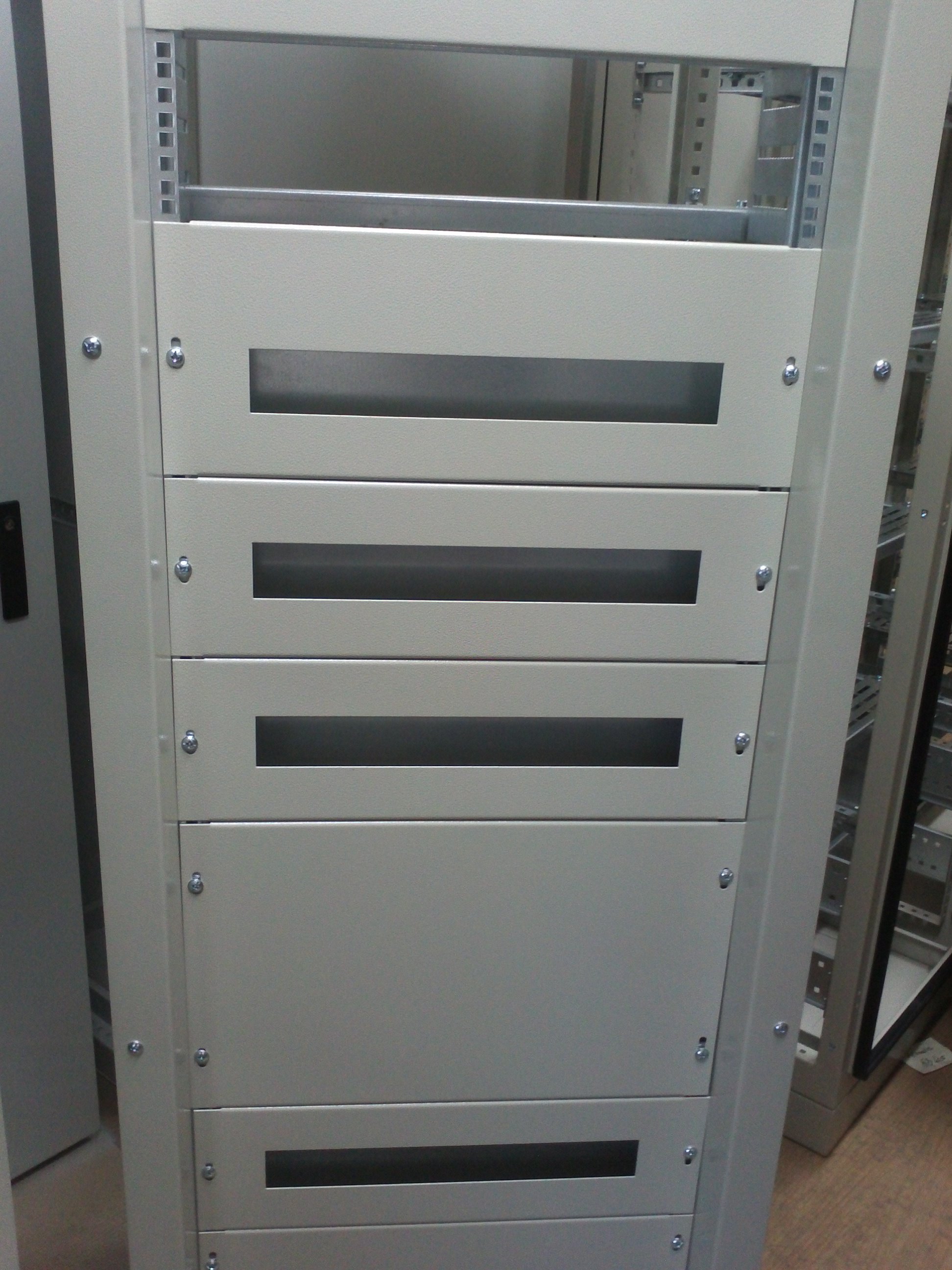

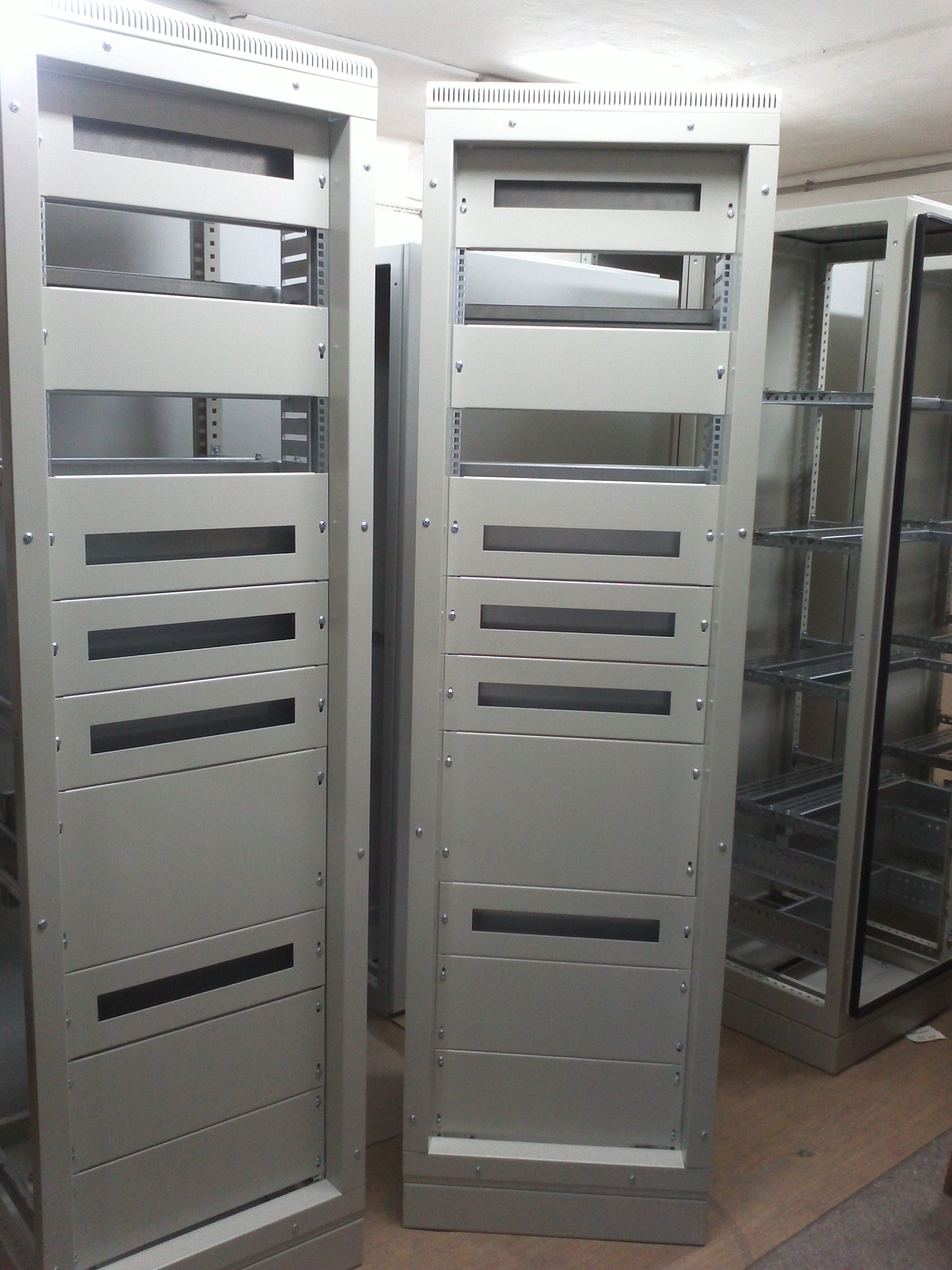

IMG002 IMG005 IMG004

Tento typ rozvaděčů je svou konstrukcí i vnitřním uspořádáním přizpůsoben požadavkům nabudování optických a datových sítí s krytím IP 30.  Rozvaděče 19“ splňují požadavky technických předpisů a výrobce zaručuje shodu všech výrobků uvedeného typu uváděných na trh s technickou dokumentací a požadavky příslušného nařízení vlády.

Konstrukce rozvaděče

Rozvaděč tvoří samonosný svařovaný   oceloplechový rám se čtyřmi posuvně stavitelnými vertikálními lištami pro uchycení 19“ mechaniky, panelů a modulů s použitím plovoucích matic.

Rozvaděče se vyrábějí ve velikosti 15U, 18U, 22U, 27U, 32U, 37U, 42U a 45U. Šířka i hloubka rozvaděčů je 600  nebo 800 mm.Serverové rozvaděče se vyrábí v hloubce 900 mm a 1000 mm. Všechny tyto rozvaděče můžete zakoupit v našem eshopu.

Víko rozvaděče je po obvodu perforováno otvory pro ventilaci. Na přání lze dodat plně 19perforované víko  nebo  víko  s otvorem  pro  výstup  kabelů  – zakryté záslepkou nebo kartáčovou průchodkou.

Ve  spodní  části  je  posuvná přepážka  pro  přívod kabelů. Na přání lze dodat horní víko nebo zadní víko   s otvorem   pro   výstup   kabelů   –   zakryté záslepkou nebo kartáčovou průchodkouRozvaděč je vybaven 50 mm podstavcem. Stabilitu rozvaděče   zajišťují   čtyři   výškově   nastavitelné nožky.Dveře jsou prosklené a uzamykatelné zámkem EMKA. Lze je namontovat jako pravé i levé. Na přání lze dodat celoplechové.Zadní    odnímatelná    stěna    umožňuje    přístup k instalovaným  zařízením.  Tuto  stěnu  je  možné nahradit dveřmi.Boční kryty jsou zvenku lehce odnímatelné bez použití nářadí a jsou přizpůsobeny k doplnění zámkem EMKA.Strop  rámu  je  přizpůsoben  k instalaci  ventilační jednotky.Maximální povolené zatížení je 300 kg.

Povrchová úprava rozvaděče je provedena kvalitním a otěru odolným práškovým nástřikem, odstín RAL 7032.

Standardní výbava

Rozvaděč je dodáván se 2 páry 19“ vertikálních lišt , 1 párem odnímatelných bočnic se záslepkami na zámky, předními prosklenými dveřmi se zámkem a kaleným sklem, plným zadním víkem, podstavcem, výškově stavitelnými nožičkami, horním víkem perforovaným po bočních stranách.

OznačeníVýška [mm]Šířka [mm]Hloubka [mm]
SRS 15UP6x6       810        600     600
SRS 18UP6x6       945        600     600
SRS 22UP6x6      1120        600     600
SRS 27UP6x6      1345        600     600
SRS 32UP6x6      1565        600     600
SRS 37UP6x6      1790        600     600
SRS 42UP6x6      2010        600     600
SRS 45UP6x6      2145        600     600
SRS 15UP6x8        810        600     800
SRS 18UP6x8        945        600     800
SRS 22UP6x8      1120        600     800
SRS 27UP6x8      1345        600     800
SRS 32UP6x8      1565        600     800
SRS 37UP6x8      1790        600     800
SRS 42UP6x8      2010        600     800
SRS 45UP6x8      2145        600     800
SRS 15UP8x6        810        800     600
SRS 18UP8x6        945        800     600
SRS 22UP8x6      1120        800     600
SRS 27UP8x6      1345        800     600
SRS 32UP8x6      1565        800     600
SRS 37UP8x6      1790        800     600
SRS 42UP8x6      2010        800     600
SRS 45UP8x6      2145        800     600
SRS 15UP8x8       810        800     800
SRS 18UP8x8       945        800     800
SRS 22UP8x8      1120        800     800
SRS 27UP8x8      1345        800     800
SRS 32UP8x8      1565        800     800
SRS 37UP8x8      1790        800     800
SRS 42UP8x8      2010        800     800
SRS 45UP8x8      2145        800     800

Nastavitelná výška nožky 25 až 40 mm.

19“ MONTOVANÉ STOJANOVÉ ROZVADĚČE SRM

Tento typ rozvaděčů je svou konstrukcí i vnitřním uspořádáním přizpůsoben požadavkům na budování optických a datových sítí s krytím IP 30. Rozvaděče 19“ splňují požadavky technických předpisů a výrobce zaručuje shodu všech výrobků uvedeného typu uváděných na trh s technickou dokumentací a požadavky příslušného nařízení vlády.

Konstrukce rozvaděče

Rozvaděč tvoří samonosný montovaný oceloplechový rám se čtyřmi posuvně stavitelnými vertikálními lištami pro uchycení 19“ mechaniky, panelů a modulů s použitím plovoucích matic.Rozvaděče se vyrábějí ve velikosti 27U, 42U a 47U. Šířka i hloubka rozvaděčů je 600 nebo 800 mm.Serverové rozvaděče se vyrábí v hloubce 900 mm a 1000 mm.Víko rozvaděče je po obvodu perforováno otvory pro ventilaci. Na přání lze dodat plně perforované víko nebo víko s otvorem pro výstup kabelů – zakryté záslepkou nebo kartáčovou průchodkou.Ve spodní části je otvor pro přívod kabelů. Na přání lze dodat horní víko nebo zadní víko s otvorem pro výstup kabelů – zakryté záslepkou nebo kartáčovou průchodkouStabilitu rozvaděče zajišťují čtyři výškově nastavitelné nožky.

Dveře jsou prosklené a uzamykatelné zámkem EMKA. Lze je namontovat jako pravé i levé. Na přání lze dodat celoplechové.Zadní odnímatelná stěna umožňuje přístup k instalovaným zařízením. Tuto stěnu je možné nahradit dveřmi.Boční kryty jsou zvenku lehce odnímatelné bez použití nářadí a jsou přizpůsobeny k doplnění zámkem EMKA.Ventilační jednotku lze instalovat na rám nebo do stropu.Části rozvaděče jsou navzájem vodivě pospojovány a rám je opatřen samostatným zemnícím šroubem M8.

Maximální povolené zatížení je 500 kg.Povrchová úprava rozvaděče je provedena kvalitním a otěru odolným práškovým nástřikem, odstín RAL 7035.

Standardní výbava

Rozvaděč je dodáván se 2 páry 19“ vertikálních lišt , 1 párem odnímatelných bočnic se záslepkami na zámky, předními prosklenými dveřmi se zámkem a kaleným sklem, plným zadním víkem, výškově stavitelnými nožičkami, horním víkem perforovaným po bočních stranách, zemnící sadou.



Označení          Výška [mm]  Šířka [mm]   Hloubka [mm]  Hmotnost[kg]

SRM27UP6x6           1314         600       600     70
SRM 27UP6x8           1314         600       800      75
SRM 27UP8x6           1314         800        600      76
SRM27UP8x8           1314         800        800      81
SRM 42UP6x6           1980         600        600      91
SRM 42UP6x8           1980         600        800     102
SRM 42UP8x6           1980         800        600     103
SRM42UP8x8           1980         800        800     115
SRM 47UP6x6           2202         600        600      98
SRM 47UP6x8           2202         600        800     110
SRM 47UP8x6           2202         800        600     112
SRM 47UP8x8           2202         800        800     127



A – nastavitelná výška nožky 25 až 40 mm
