stojanové rozvaděče řady SR

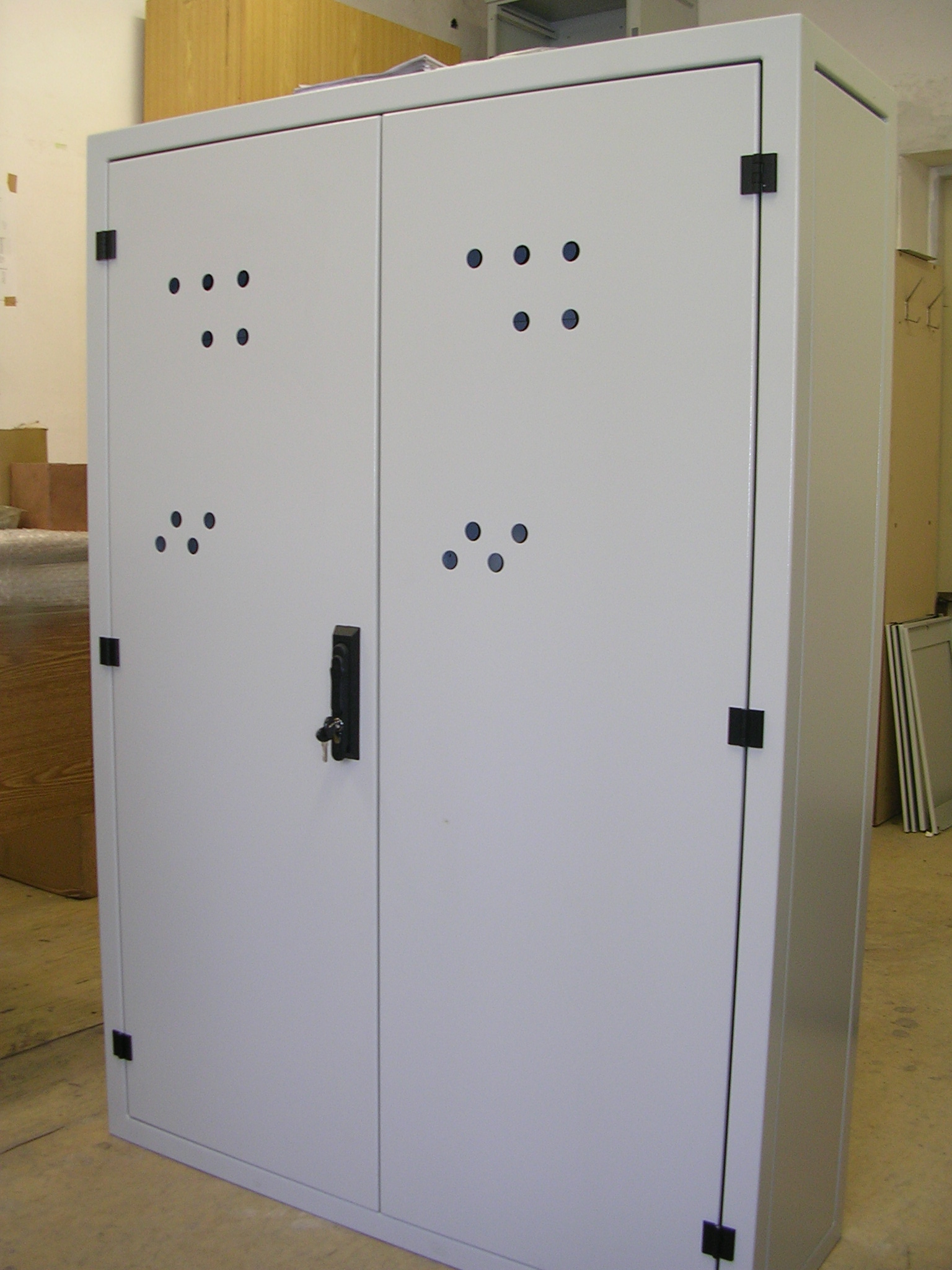

rozv.2křídlý Rozvaděč IMG003Rozvaděč-výzbrojení



Rozvaděčové skříně SR s krytím IP 40 a IP54

Rozváděčové skříně jsou určeny pro osazení elektrickou přístrojovou výzbrojí a kompletaci elektrických rozváděčů. Jsou vyráběny v krytí IP 40 označení SR 40 … a IP 54 označení SR 54 …. Rozváděčové skříně jsou zhotoveny podle IEC ČSN 35 7107.

Rozváděčové skříně lze dodat prázdné, s požadovanými  úpravami dle předaných podkladů nebo s přístrojovým vybavením dle přání zákazníka.   Rozváděč je stavebnicového typu. Systém umožňuje vytvořit   kombinaci o jednom nebo více   polích, kdy jednotlivé rámy připojujeme k sobě pomocí spojovacích sad. Přidáním bočních vík, případně použitím přechodových dílů, rohových polí a mezipolí se celé pole uzavře.

Při malé hmotnosti má rozváděč velmi stabilní konstrukci, kterou navíc zpevňují vnitřní profily.

KONSTRUKCE ROZVÁDĚČE

Základní těleso skříně tvoří svařenec z ocelového plechu tloušťky 2 mm, jenž se skládá z horního a spodního víka, předních a zadních stojek. Stojky jsou uprostřed spojeny výztuhami. U krytí IP54 na dveřní otvor je nasunuto profilové těsnění firmy EMKA. Zadní víko je odnímatelné.Dveře  jsou  z  ocelového plechu tloušťky 2  mm  a vyztužené  po  obvodu  montážní  lištou.  Mohou  být  pravé nebo levé a jsou uchyceny ke svařenci třemi závěsy. Uzavření dveří je pomocí tříbodového rozvorového  zámku ( dle  přání  zákazníka je  možno dodat  zámek  s  výklopnou klikou). Dveře mohou být opatřeny skleněným průhledem  ( bezpečnostní dvouvrstvé sklo  tl. 6 mm nebo kalené sklo tl.4 mm ) – typ RSP Vývody jsou vedeny otvory ve spodním a horním víku, ke spodnímu víku lze přišroubovat držák kabelů, na kterém se umísťují příchytky kabelů. Posuvnými přepážkami přišroubovanými ke spodnímu víku je možno nastavovat mezeru pro kabeláž. (U provedení IP 40 je vespod pouze otvor bez přepážek – v případě potřeby nutno doobjednat).K hornímu víku je přišroubován odnímatelný horní kryt.Rozváděč je vybaven zemnícími šrouby a čtyřmi otvory ve spodním víku pro přišroubování podstavce a čtyřmi otvory v horním víku pro závěsná oka pro snadnou dopravua manipulaci; max. zatížení instalované přístrojové náplně je 300 kg. Otvory jsou zaslepeny zátkami .Vnitřek je vybaven 25 mm rastrem , který usnadňuje osazování rozváděče přístrojí.

Odstín  RAL 7032. Na přání zákazníka lze dodat i jiné odstíny RAL. Povrchová úprava rozváděče je provedena kvalitním a otěru odolným práškovým nástřikem – komaxitem,

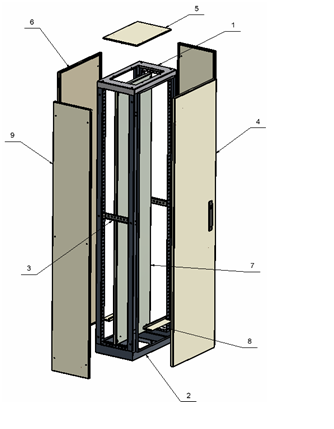

  • 1. Strrozlož.skříněop
  • 2. Dno
  • 3. Perforovaná výztuha
  • 4. Dveře
  • 5. Horní víko
  • 6. Zadní víko
  • 7. Montážní deska
  • 8. Kryt dna
  • 9. Boční víko

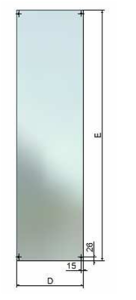

Základní typy  montážních desek

                                  Rozměry      D – šířka        E  – výška

MP

  Typ                      D             E

  •    MD1606            505          1487
    •    MD1608            705          1487
  •    MD1806            505          1687
  •    MD1808            705          1687
  •    MD2006           505           1889
  •    MD2008           705           1889
  •    MD2010            905           1889





Montážní deska –  je určena k montáži přístrojů do skříně

  • –  plech pozink. tloušťky 2,5 mm
  • –  upevňovací otvory Ø 10 mm
  • –  ke skříní je uchycen pomocí 4 ks držáků (sada DP 4)
  • – tuto montážní desku si můžete zakoupit v našem eshopu.

Příslušenství      – sada DP 4 (nutno objednat zvlášť)

– pro snadnější montáž lze k panelu doobjednat sadu 2 ks panelových kluzáků

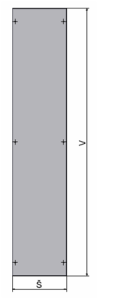

                                                 Boční víko

Boční víko

  •  – je určeno k bočnímu uzavření vnitřního prostoru skříně
  • – plech tloušťky 1,5 mm
  • – přišroubováno ke skříni (u krytí IP 54 vč. samolepícího pryžového těsnění)

Povrchová úprava       – práškovou barvou odstín RAL 7032

Příslušenství

  •  – 6 ks šroub M6, 6  ks matice M6
  • – 6 ks podložka, u IP 54 samolepící těsnění

Zákl.typy bočních vík

  TYP     V    Š
BS 164 1 579 400
BS 184 1 779 400
BS 240 1 981 400
BS 250 1 981 500
BS 260 1 981 600
BS 280 1 981 800

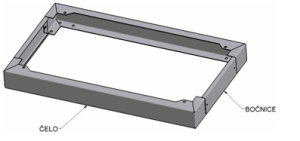

                                                          Podstavec

podstavec 1 podstavec



  • – je určen k upevnění skříně, zlepšuje manipulaci s kabeláží
  • – plech tloušťky 2 mm
  • – připojovací otvory Ø 13 mm
  • – odnímatelné kryty tl. 1,5 mm
  • – vyrábí se ve dvou základních výškách 100 mm a 200 mm
  • (jiné výšky dle specifikace zákazníka)
  • – je dodáván v rozebraném stavu, na přání zákazníka je možno dodat i smontovaný
  • podstavec je možné si zakoupit na našem eshopu.

Povrchová úprava

  • – práškovou barvou odstín RAL 7016 nebo jiný ve stupnici RAL
  • Kotvící otvory v podstavci jsou shodné s otvory ve dně rozváděče.

Příklad označení:

PS 10/84 (výška 100 mm, šířka 800 mm a hloubka 400 mm)

Vnutřní rám pevný – VR

vnitř.pevný rám

  • Přístrojový rám je určen k montáži 19″ přístrojů do skříně SR
  • – plech tloušťky 2 mm

Povrchová úprava

  • – prášková technologie odstín RAL 7035
  • tento rám je možno zakoupit v našem eshopu.
Typ výška šířka
VR 1859   42 U   590
VR 1879   42 U   790

modulová jednotka U= 44,45 mm

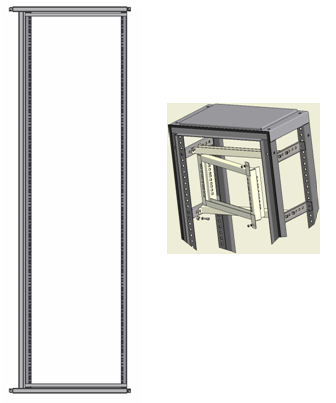

Vnitřní rám otočný – VRO

  • vnitř.otočný rám– je určen k otočnému uložení 19″ přístrojů do skříně SR
  • – otočný rám je pro 19″ mechaniku
  • – perforovaný rám je vyroben z ocelového plechu tl. 2 mm
  • –  povrchová úprava – komaxit RAL 7035
TYP výška
VRO 4U 4U
VRO 6U 6U
VRO 16U 16U
VRO 24U 24U
VRO 32U 32U
VRO 37U 37U



  • modulová jednotka U= 44,45 mm
  • Tyto rámy je možno použít jako levé i pravé

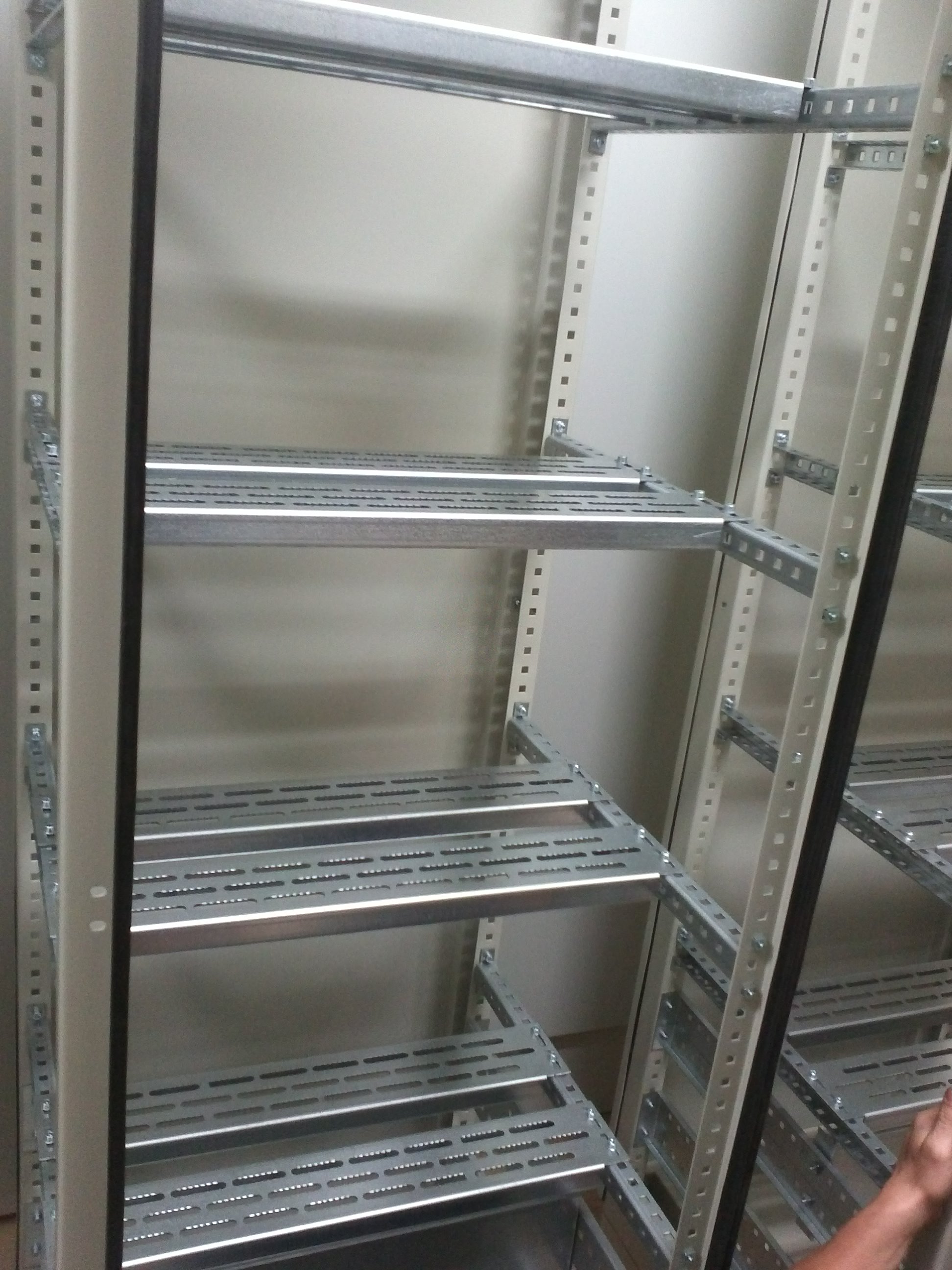

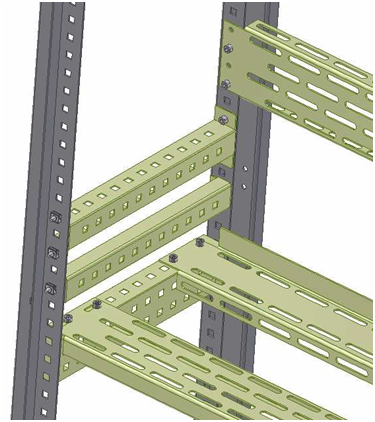

Přístrojový rošt – montážní lišty a spojovací kusy

PŘÍSTROJOVÝ ROŠT

přístr.rošt

  • –  je určen k montáži přístrojové náplně
  • do skříně
  • –  skládá se z jednotlivých perforovaných lišt, spojovacích
  • šroubů a spojovacích kusů
  • –  lišty jsou k nosníkům připevněny šrouby M6x12 pomocí spojovacích kusů a        plovoucích matic M6
  • –  součásti jsou vyrobeny z pozink plechu tloušťky 2 mm









Montážní lišta ML 1


ML 1

      Typ      délka šířka
ML1- 600          587   100
ML1- 800          787   100
ML1-1000          987   100







2. Montážní lišta ML 2



ML 2

      Typ      délka šířka
ML2- 600          587   75
ML2- 800          787  75
ML2-1000          987   75







  Montážní lišta ML 3

ML 3

Typ     délka šířka
ML3- 400       314 100
ML3- 500       414 100
ML3- 600       514 100
ML3- 800       714 100
ML3- 770      770 100







Montážní lišta ML 4

ML 4

Typ         délka     šířka
ML4- 770           770       25











 Montážní lišta ML 5

ML 5

Typ
          délka
       šířka
ML5- 600
                 587
          120
ML5- 800
                787
           120
ML5-1000
                987
            120









 Montážní lišta ML 6



ML 6

Typ délka šířka
ML6- 400 314 60
ML6- 500 414 60
ML6- 600 514 60
ML6- 800 714 60











Montážní lišta ML 7

ML 7



Typ délka šířka
ML7- 600 414 60
ML7- 800 514 60
ML7- 1000 714 60







Montážní spojka SK 1

SK 1

Typ                      rozměr
SK1                      92 x 70 x 23









Montážní spojka SK 2

SK 2

Typ rozměr
SK 2 70 x 65 x 21
